F650/800GS - Gps montaggio e collegamento elettrico

[NumberOne]

Ragazzi, ma come adattatore ram-mount, esiste solo il RAM-B-231ZU per il gs?
Sono costretto a mettere il navigatore sul manubrio^

Non capisco la domanda. Esiste solo per quale GS?

Comunque con la serie 800 a manubrio quello è compatibilissimo.

[NumberOne]

Si intendevo per l'800. Avrei preferito un sistema che mi permettesse di sistemare il navigatore sopra il gruppo strumenti e non sul manubrio.
Ci lavorerò con calma allora....

guarda il post sui cupolini, qualche idea c'è (archetti dei cupolini come sull'ADV)

[marv]

@NumberOne:
No ! lascia perdere quell'adattatore , esteticamente non è il massimo e poi rischi di rovinare la vernice del manubrio
io ho il Ram mount fissato alla base dello specchietto ;e con il suo braccino snodato resta assolutamente protetto dal cupolino!

P.s. cerco di postare una foto ..

[graziano56]

@ NumberOne, hai il paramani?

[NumberOne]

@graziano: no, li sto cercando, perchè?

@Mattia: scusa mi sono lasciato prendere la mano....

[Absotrull]

NumberOne@

Se disponi già di tutta la chincaglieria Ram-Mount (braccetti, craddle per il gps ecc..) puoi sostituire una delle viti lunghe che serrano il manubrio sulla forcella con la vite Ram-B-273U
http://www.motogps.it/dettaglio_prod...dmagazzino=125
se non ricordo male il codice articolo.

Non avrai il gps sopra la strumentazione ma con un braccetto corto o medio appena sotto di essa. È la soluzione che ho adottato fino all'acquisto del porta-gps per il mio TomTom prodotto artigianalmente (ottimo) da un forumista

[bug]

Ciao NumberOne, io ho risolto con la sferetta da applicare sull'elemento di fissaggio del manubrio e con la prolunga corta, tutto preso da: http://www.ultimate-mobiles.co.uk ho trovato tutto quello che mi serviva e di ottima fattura, io ne sono molto contento, cosi si vede bene e non intralcia.

vedo di inserire una foto

[marv]

@Absotrull :la sferetta si inserisce sul ponticello del manubrio ?
ma quelle viti non sono M8 ?

[Andrewjtd]

Ciao a tutti. Ecco il mio lavoro. Traversino artigianale con porta tomotom touratech e collegamento elettrico alla presa gps. Si vede molto bene e non crea problemi a vedere la strumentazione.








Sent from my iPhone 5s using Tapatalk 2

[NumberOne]

Grazie a tutti per i consigli. Per ora la fisserò al manubrio con l'accessorio ram-mount un quanto avevo già braccetto e cardle ram-mount. Con calma studierò una soluzione per l'applicazione sopra gli strumenti, purtroppo il telaietto del cupolino touring oltre ad essere di diametro troppo piccolo per il ram-mount, è anche troppo vicino al parabrezza quindi impedisce di montare il supporto.

[Absotrull]

marv@

L'aspetto della vite Ram-Mount con la sfera che va a sostituire una delle 4 viti torx che fissano il manubrio alla forcella è proprio quello della foto del link che ho postato

L'ho comprata un paio di anni fa e purtroppo, come ho scritto sopra, non posso confermare che il codice articolo sia proprio quello.
Ricordo che feci una ricerca approfondita forse su Ram-Mount Usa o sul sito dell'importatore inglese ed acquistai a colpo sicuro.

Mi spiace

[NumberOne]

Ragazzi, volevo sapere se con questo accessorio posso collegare direttamente il mio tomtom go730 (5v) alla persa servizi sotto il finto serbatoio?
Mi pare che nelal descrizione dica che sia possibile collegare dispositivi a 5v, e l'attacco verso la moto mi sembra quello giusto.
Se è possibile, non incorro in cadute di tensione della batteria causa assorbimento del trasformatore 5-12v?
Ho letto tutte e 16 le pagine, ma questa cosa non è chiara.
Grazie

Aggiungo: inoltre non ho capito se questo della touratech ha l'uscita a 5v (ma dove sarebbe il trasformatore?) in quanto dice che è adatto a tutti i navigatori.
In teoria io potrei spellare un cavo micro-usb, unirlo al touratech e il gioco è fatto?

[ozama]

@NumberOne: Il primo link è riferito ad uno spinotto previsto per il loro "charger Kit".. Leggi di fianco:
"Ultimate Addons waterproof 2 pin right angled Micro USB adapter cable for micro USB devices is an optional cable for use with any of the Ultimate Addons 2 pin waterproof charging kits."
In pratica loro vendono un caricatore che eroga i 5 V a partire dai 12 della batteria, al quale possono essere accoppiati una serie di spinotti (per Apple, mini USB, Micro USB.. eccetera) e tu stai acquistando solo lo spinotto mini USB che non è altro che "il terminale.." Non puoi attaccarlo alla moto così. Non solo la spina è diversa (la BMW è a 3 poli ed è tutta un'altra cosa)..
Il secondo link si riferisce ad una spinetta pura, che è quella che ho comprato io.. che serve semplicemente a non tagliare lo spinotto originale predisposto sopra la batteria da BMW. Sono cablati solo il negativo ed il positivo sotto chiave.
E' vero che è adatto a tutti i navigatori.. Nel senso che poi ci devi mettere il rispettivo alimentatore 12/5V. Ci puoi anche comandare un relè per i faretti, per le manopole riscaldate.. eccetera..
Quindi: del primo spinotto non te ne fai nulla se non compri anche il loro alimentatore "Ultimate Addons 2 pin waterproof charging kit". Del secondo invece te ne fai, ma devi sempre comprare (eventualmente) anche l'alimentatore di cui sopra..
Ciao!

[NumberOne]

Grazie Ozama della spiegazione. Ma l'eventuale trasformatore 12-5V (magari ricavato da quegli adattatori accendisigari), non andrà ad assorbire anche a quadro spento?

[ozama]

@NumberOne: Ehm.. certo che si.. per questo l'adattatore va collegato "sotto chiave.." Inteso non "chiuso a chiave sotto la sella", ma ad una alimentazione comandata dal blocchetto di accensione..
Battute scherzose a parte, si. Gli adattatori consumano semplicemente per il fatto di essere alimentati. Poca cosa ma non trascurabile.
Se però ti colleghi con la spina Touratech alla presa predisposta sopra la batteria, quando spegni il quadro (dopo un ritardo di alcuni secondi) l'adattatore si spegne.
L'ho scritto "tra le righe" nel mio post precedente:

Il secondo link si riferisce ad una spinetta pura, che è quella che ho comprato io.. che serve semplicemente a non tagliare lo spinotto originale predisposto sopra la batteria da BMW. Sono cablati solo il negativo ed il positivo sotto chiave.

Ripeto per chiarire: la spina touratech si inserisce nella presa predisposta BMW, che ha TRE poli. Nella spina ne sono cablati però SOLO DUE: il NEGATIVO e IL POSITIVO SOTTO CHIAVE.
Ergo: se usi questa per collegare l'adattatore 12-5V. questo si accende quando accendi il quadro e si spegne alcuni secondi dopo che spegni il quadro.
In questo modo non c'è assorbimento a moto spenta.
Ciao!

[NumberOne]

Ok, perfetto. Quindi nessuna pippa mentale tipo navigatore non attaccato al caveto = alimentatore 5-12V che rimane alimentato....

Avevo letto anche di questa cosa, ma forse si riferiva in particolare ai garmin...

[Dieguito's Way]

Ma esattamente, la presa servizi vicino alla batteria dove si trova? Nessuno può postate delle foto? Nei post precedenti ci sono foto di un gs1200, ma dell'800 non ho trovato nulla...

Sent from my GT-I9505 using Tapatalk

[wolter]

Si trova "sopra" la batteria, se levi il finto serbatoio è impossibile che non la vedi.

[Gianni1951]

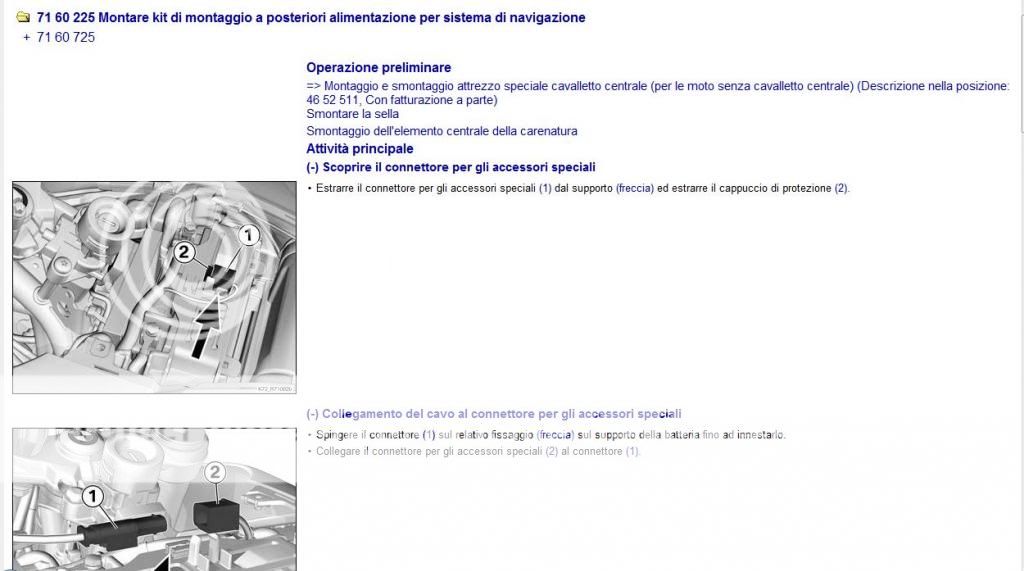

@ Dieguito's : questa è la presa per il navigatore (o altro) :

[Dieguito's Way]

Perfetto!!! Grazie mille per l'aiuto!!!

[Dieguito's Way]

Stamattina avevo un po di tempo da dedicare alla moto. Per cui ho provato ad installare il porta cellulare (che uso abitualmente come navigatore con la app tomtom).
Ecco a voi il lavoro terminato!!



Ai due attacchi nella parte superiore, ho aggiunto due rondelle di nylon per parte dello spessore di 3mm, e sostituito le viti di serie con due viti più lunghe. Tutto questo per evitare che il supporto attaccato all'archetto toccasse il plexyglass...



Altre foto in dettaglio del supporto







Quando non mi serve il cellulare tolgo il tutto e lascio solo la ball di attacco




Prossimo step: cablaggio dalla presa servizi!!!



Sent from my GT-I9505 using Tapatalk

[marv]

bel lavoro !
avevo in mente anche io di fare una cosa simile sulla mia !
devo recuperare il telaietto ....

[eminenz]

Ho acquistato un adattatore per moto per il mio vecchio tom tom one. XL...
mi sembra un buon prodotto..solido..non la classica cineseria.
Leggendo qualche post mi sembra di intuire qualche contrarietà al montaggio del gps sul manubrio...è una mia impressione oppure è da evitarne il montaggio?...troppo vibrazioni??
